Bir sayfadaki her çizgi bir hesabın sonucudur; her etiket bir standardın sonucudur.
Özet
- Hesaplamalar — kısa devre akımı, gerilim düşümü, akım taşıma kapasitesi, aydınlatma — tek bir model üzerinde çalışır: plan, şema, kablo listesi ve keşif son metreye ve son kuruşa kadar uyuşur.
- Beş standart (GOST, IEC 60364, BS 7671, NEC, IS 732) kod içinde birer kontroldür.
- 1,16 milyon satır, 76 modül, 20.000+ test, 34 sha256 referans sayfası.
- Tarayıcıda ücretsiz deneyin: „Ev 100 m²” demosu /cad/ adresinde.
GorkyCAD nedir: aynı zamanda hesaplayan bir elektrik CAD yazılımı
GorkyCAD üç şeyi aynı anda yapar. Çizer — zemin planı, kablo güzergâhları, pano, tek hat şeması. Hesaplar — kısa devre akımı, gerilim düşümü, akım taşıma kapasitesi, aydınlatma, keşif. Çıkarır — GOST (SPDS) veya IEC 60364 / BS 7671 / NEC / IS 732'ye uygun bir PDF doküman seti. Karmaşıklık arayüzde değil; kaputun altında.
Kod tabanı durumu özetler: yaklaşık 1,16 milyon TypeScript satırı (bunların yaklaşık 760.000'i testler hariç ürün kodu) ve 76 modül. Çekirdek katmanlar:
| Çekirdek katman | Dosya |
|---|---|
| PDF oluşturucu | ≈466 |
| AI çekirdeği (tanıma) | 328 |
| Hesaplama motorları | 203 |
| Plan içe aktarma | 200 |
Daha aşağıda — elektrik sembolleri 161, SVG grafik 111, keşif 99, tek hat şeması 93 dosya.
Karmaşıklık №1 — standartlar: IEC 60364, BS 7671, NEC ve IS 732 kontrollere gömülü
Standartlar burada ipuçları değildir — bir makineyle doğrulanabilir kanondur: her kural, madde referansıyla birlikte veri olarak ve exportu engelleyebilen bir kontrol olarak kodda yaşar. İki döngü aynı anda çalışır: Rusya döngüsü (GOST/SPDS, PUE, SP) ve uluslararası döngü (IEC 60364, BS 7671, NEC, IS 732).
Tek bir normatif kayıt — tüm sistem için tek kitap
Tek bir normatif kayıt 44 gerçek tutar: 27'si alıntıyla birlikte kaynak standarda karşı doğrulanmış, 17'si dürüstçe proje politikası olarak işaretlenmiş. Arayüz, PDF ve motorlar bir kuralı yalnızca bu kayıttan alır; 61 yasak çift listesi, hangi maddenin hangi gerçeğe uygulanamayacağını kaydeder.
| Alt sistem | Yanıt verir | Ölçek |
|---|---|---|
| Normatif referans kaydı | „Neye atıf yapıyoruz” | 44 gerçek (27 doğrulanmış + 17 politika) |
| QC kaydı (norm kontrolü) | „Sayfada ne yanlış” | 15 kategoride 69 kural |
| Çalıştırılabilir kural motoru | „Hesaplama limitler içinde mi” | RU_PUE ve IN_CEA profilleri |
Kablo güzergâhı kanonu
Güzergâhlar Manhattan demetleri gibidir: gövde → dallar → 90° sapaklar — tanım gereği diyagonal yoktur. Kesişmelerde güç hattı sürekli kalır, zayıf akım hattı kopar (hat tipi kuralına göre). Otomasyon, mühendisin elle çizdiği güzergâhı asla atmaz: geometriyi hizalar veya kesişmeyi en yakın boşluğa taşır.
Karmaşıklık №2 — hesaplamalar: kısa devre, yük, gerilim düşümü, kablo boyutlandırma
GorkyCAD'deki bir hesaplama, tüm ürün boyunca tek bir kanondur. Plan, tek hat şeması, kablo listesi ve keşif, tek bir hesabın dört projeksiyonudur — bu yüzden uyuşurlar.
Kısa devre akımı ve faz-toprak döngüsü
Kısa devre akımı tek bir fonksiyon tarafından hesaplanır; ekran, worker, PDF, pano sayfası ve hesaplayıcı tarafından çağrılır. Bu, iyileştirilmiş bir kusurdur: aynı besleme hattı bir kontrolde 547 A, panoda 298 A döndürüyordu, çünkü formül birkaç kopyada yaşıyordu. Tek formül oldukça belgelerin uyuşması gerekir.
Kısa devre akımı hesabında 1,8–3,4 katlık bir abartma giderildi: „faz-nötr” döngüsü artık tam olarak hesaplanıyor (L + N/PE), 160 °C'ye kadar ısınma ve kontak geçiş dirençleriyle — GOST 28249-93 ve PUE, böl. 7.1 uyarınca. Korumayı yanlışlıkla „geçtiği” yerlerde gereklilik artık dürüstçe doğrulanıyor.
| Hat | Önce | Sonra |
|---|---|---|
| Cu 2,5 mm² / 20 m | 767 A | 415 A |
| Cu 6 mm² / 5 m | 4.678 A | 1.392 A |
| Cu 6 mm² / 20 m | 2.500 A | 764 A |
GorkyCAD'da Ikz hesabı. Satır 1–2 — „PUE hesaplayıcı” yolu; satır 3 — „AI ipucu” yolu (Ghost H5 vakası).
Kararın tersine dönmesi: 1,5 mm² / 60 m hat, C16 otomat — düzeltme öncesi „kat 10,1 — sağlanıyor” (yanlış), sonrası — „6,28 — sağlanmıyor” (dürüst).
Koruma, zaman-akım eğrileri üzerinden duyarlılık açısından devre amacına uygun B/C/D ile doğrulanır: aydınlatma B alır, pompalar ve makineler D alır (yol verme akımı yanlış tetikleme yapmasın diye), prizler ve genel yükler C alır. „Her yerde C” burada kanon değildir.
Giriş yoksa — karar yok. Yanlış karar, karar yokluğundan kötüdür.
Gerilim düşümü (ΔU)
Gerilim düşümü tek bir kanonu izler, ΔU = k·I·L·(R·cosφ + X·sinφ): özdirenç, 20 °C değil, çalışma sıcaklığı 70 °C'de (yoksa ΔU yaklaşık %16 azımsanır), uzunluklar gerçek güzergâh segmentlerinden, düşüm „besleyici → grup” kaskadı boyunca toplanır. Limitler aydınlatma için %3 ve diğer yükler için %5'tir (IEC 60364-5-52). Dört ayrı ΔU uygulaması vardı — artık bir tane, bir testin gözetiminde.
Kablo boyutlandırma, akım taşıma kapasitesi ve aydınlatma
Kablo boyutlandırma kafadan değildir: önce akım taşıma kapasitesine göre (In ≤ Iz = I_izin·K1·K2) ve koruma ile koordinasyona, sonra gerilim düşümüne. Düzeltme katsayıları tamamen tablolardan gelir; tablonun dışında motor dürüstçe „doğrulanmadı” döndürür. Alüminyum kendi tablolarını kullanır, „bakır × 0,78” değil. Aydınlatma, oda tipi normlarına karşı kullanım katsayısı yöntemiyle hesaplanır.
Belgeler arası doğrulama
Plan üzerindeki, tek hat şeması üzerindeki, kablo listesi üzerindeki ve keşif üzerindeki aynı devre dört belge değil — tek bir hesabın dört projeksiyonudur: her hat uzunluğu tek bir güzergâh kanonundan, her yerde aynı cihaz değeri (her yerde „C25”). Herhangi bir sapma, bir export-kapısı hatasıdır; „Ev 100 m²” kontrol projesinde kontrol sıfır sapma döndürür. Veri yoksa „VERİ YOK”, „tipik” varsayım değil; çözüm yoksa yazılmış bir sebep, „2,5 mm²” dolgusu değil.
Karmaşıklık №3 — doküman seti: pano planları, tek hat şemaları, kablo listeleri
Doküman seti 38 sayfaya kadar bir katalogdur: kapak ve vaziyet planı, dokuz plan, pano tek hat şemaları, kablo listesi, hesaplama sayfaları, listeler, şartnameler ve keşif. Altın referans 34 sayfadır, her birinin bir sha256 parmak izi vardır; ayrıca 6 piksel SSIM referansı oluşturma bozulmasını yakalar.
Çıklama çizgileri duvarları, kotları veya metni kesmez
Beş aşamalı bir motor çıklamaları dizer: hedefler → kümeler (yelpazeler) → bantlar → çıklama → çarpışma kontrolü; örtüşme olursa etiket üstüne basılmaz, taşınır ve temiz yer yoksa sayfa lejantına gider. Çakışma hiyerarşisi koda yazılmıştır: duvarlar ve boşluklar > semboller > bağlantılar > kotlar > çıklamalar > metin. Kablo bir duvardan yalnızca bir kılıf içinden geçer, „Ø25 yangın yalıtımlı” etiketiyle.
PDF bit-bit deterministiktir
Aynı projenin baytları eskiden exportlar arasında farklılaşıyordu: tarih sistem saatinden, kimlik rastgele geliyordu. Artık kimlik içeriğin bir hash'idir ve tarihler modelden ve uygulama sürümünden gelir — Date.now() yok, Math.random() yok: aynı doküman bugün, CI'da ve bir yıl sonra aynı baytları üretir.
Boş veya bozuk bir set hazır gibi sunulamaz
Bir sayfa bir kontrol zincirinden geçer — eksiksizlik, değişmezler, içerik, tutarlılık, PDF doğrulama. Boş bir proje („55 duvar, 0 armatür”) eskiden hazır uygulama dokümanı ilan ediliyordu; artık bir sebeple engellenir. Bozuk bir PDF exportu durdurur; inşa edilmemiş bir sayfa dürüst bir „Sayfa inşa edilmedi: sebep” sayfası olur.
Karmaşıklık №4 — mevcut planların AI ile içe aktarılması
Mevcut bir planın içe aktarılması başlı başına bir disiplindir. Uygulama dosyayı sınıflandırır (vektör / tarama / boş) ve ölçeği çizimden okur: kot yazıları → en yakın kot çizgisi → aykırı değer elemesiyle medyan. Güven ve ölçüm sayısı gizlenmez. Tüm döngü akademinin plan içe aktarma materyallerinde.
Piksel milimetre olarak yazılamaz
Bir kapı, „mm başına birim” kalibrasyonu verilene kadar piksel birimlerini engeller. Onaylanmamış bir ölçek hem „Projeyi inşa et”i hem de PDF exportunu engeller — ve bir insan onayı zaman damgası ve yazarla işaretlenir.
Tek bir priz için beş oy
Bir priz beş „ses” tarafından tanınır — katman adı, lejant/sembol tablosu, milimetre cinsinden fiziksel boyut, blok tekrarı ve bir vision modeli; her sonuç kaynağını korur. Bir tarama bir merdivenle okunur: ücretsiz kurallar → ucuz modeller havuzu uzlaşıyla → yalnızca anlaşmazlıkta güçlü bir hakem; AI başarısızsa dürüstçe „tanınmadı”, çöp değil. „Projeyi inşa et” devreleri, panoyu ve güzergâhları elle işle aynı motorlarla çalıştırır.
Kendini nasıl kanıtlar: 20.000+ otomatik test
Her sürüm 2.285 test dosyasında 20.000'den fazla otomatik testi geçer: PDF oluşturucu için ≈339, hesaplama motorları için 102, plan içe aktarma için 103. Dosya adları: gate, parity, canon, gost, norm, acceptance, invariant.
Kapılar, kontrol olarak kodlanmış standartlardır
Akım taşıma kapasitesi testi tam olarak tablo değerlerini talep eder ve standart dışı bir kesit için „doğrulanmadı” döndürür. Gerilim düşümü testi ΔU formülünü testin içinde elle yeniden uygular. Referans sayfalar piksel piksel (SSIM) karşılaştırılır ve kapı kendini kontrol eder: bir sayfayı 20 piksel kaydırın, kırmızıya dönmelidir.
Borç ratchet'i ve ikinci gerçek kaynağı yasağı
Teknik borç (as any, çoğaltılmış formüller, şişmiş dosyalar) bir ratchet üzerine oturtulmuştur: sayı sabitlenmiştir, borç ekleyince derleme kırmızıya döner, azaltınca eşik düşer. Ayrı bir kapı yeni „gerçek kaynaklarını” yasaklar: kanonun dışında ikinci bir akım tablosu veya özel ΔU formülü yok. Bazı kapılar hâlâ alıştırma aşamasında: ihlaller loglarda görünür, birleştirmeler henüz engellenmiyor.
Bir PDF hazır sayılmadan önce 19 kayıtlı kapıdan geçer, bunlardan 10'u yayını engeller, „bir kapı hatası hazırlikla bitemez” kuralıyla. İnşa edilmemiş bir sayfa, bir sebeple dürüst bir sayfa olarak sete girer. Ayrıntılar ürün dokümantasyonunda.
Tek çekirdek, beş elektrik standardı
GorkyCAD tüm mühendislik profilini değiştirir, yalnızca etiketleri değil: tek bir çekirdek beş şartname barındırır — GOST (montaj kuralları PUE ile Rus standartları), IEC 60364, BS 7671, NEC (NFPA 70) ve IS 732/1646 (Hindistan) — her biri kendi frekansı, kesit serisi, akım kapasiteleri, faz renkleri ve fark koruma kurallarıyla. Geçiş tek bir tıklamadır: hesaplamalar, renkler, sayfalar ve semboller tutarlı şekilde yeniden inşa edilir.
| Parametre | GOST/PUE | IEC 60364 | BS 7671 | NEC (NFPA 70) | IS 732/1646 |
|---|---|---|---|---|---|
| Frekans | 50 Hz | 50 Hz | 50 Hz | 60 Hz | 50 Hz |
| Kesit serisi | 1,5 mm²'den | 1,5 mm²'den | 1,0 mm²'den | AWG 18…4/0 | 1,0 mm²'den |
| Fark koruması | PUE/SP'ye göre RCD | RCD 30 mA | IEC gibi | GFCI 6 mA | IEC gibi |
| Semboller | GOST 2.755/2.710 | IEC 60617 | BS 3939/1363 | ANSI Y32.9/NEMA | IEC/IS |
AWG ve mm² tek bir tabloda yaşar; NEC kendi birimlerini kullanır (AWG, fit, inç). Doküman dili bir export süresince dondurulur, böylece arayüzü değiştirmek bir sayfada dilleri karıştırmaz. Standartlar arası sembol okuma GorkyCAD akademisinde anlatılıyor.
Tarayıcıda çalışır: Mac ve Linux için elektrik CAD'i — kurulum yok
GorkyCAD web tabanlı bir elektrik CAD yazılımıdır: tarayıcıda çalışır, dolayısıyla Mac, Linux ve Windows üzerinde kurulum gerektirmeden çalışır. Ücretsiz „Ev 100 m²” demosunu /cad/ adresinde açın ve doğrudan tarayıcıda hesaplayın — yerel bir CAD kurulumu gerekmeden.
Kendiniz deneyin

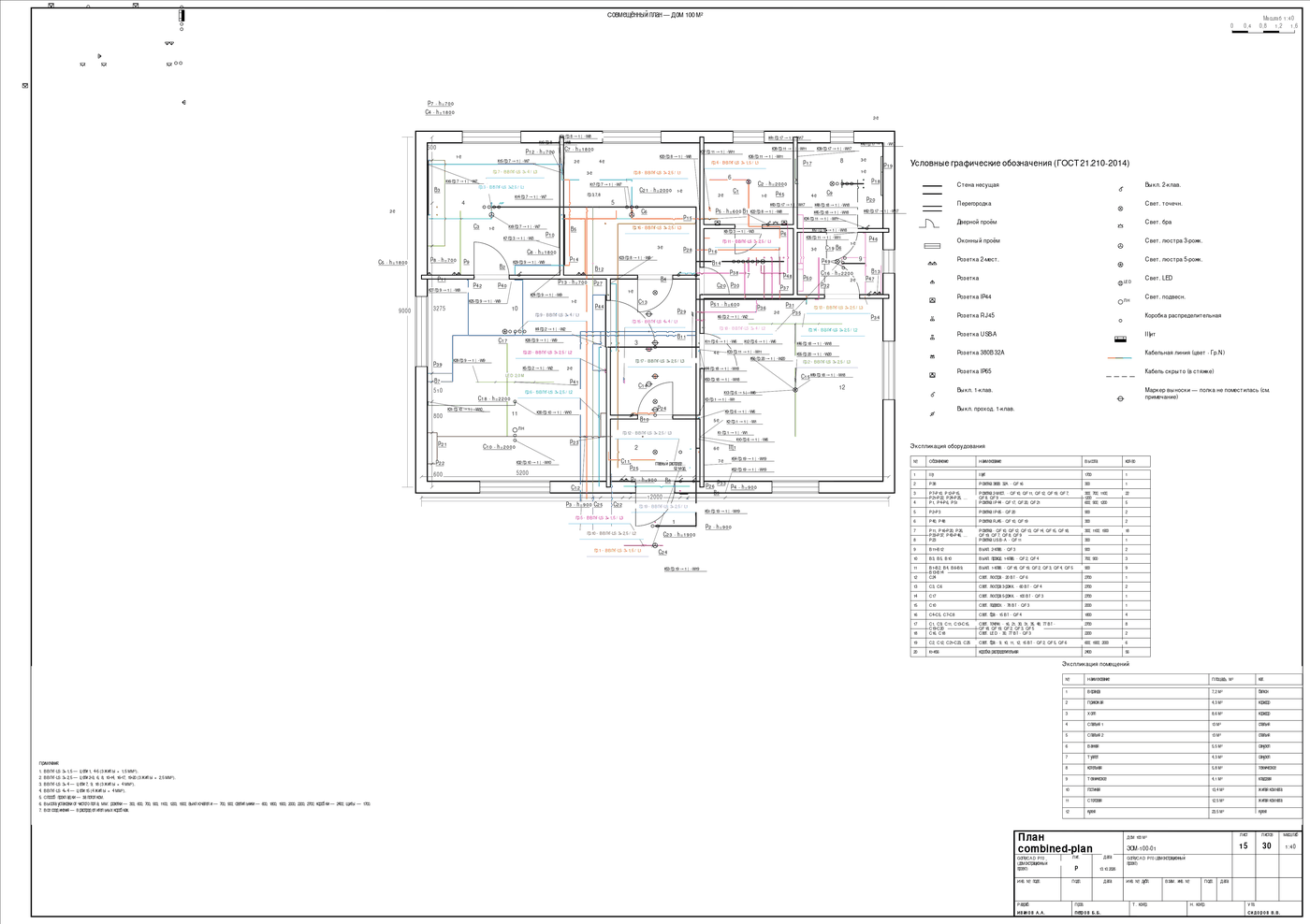

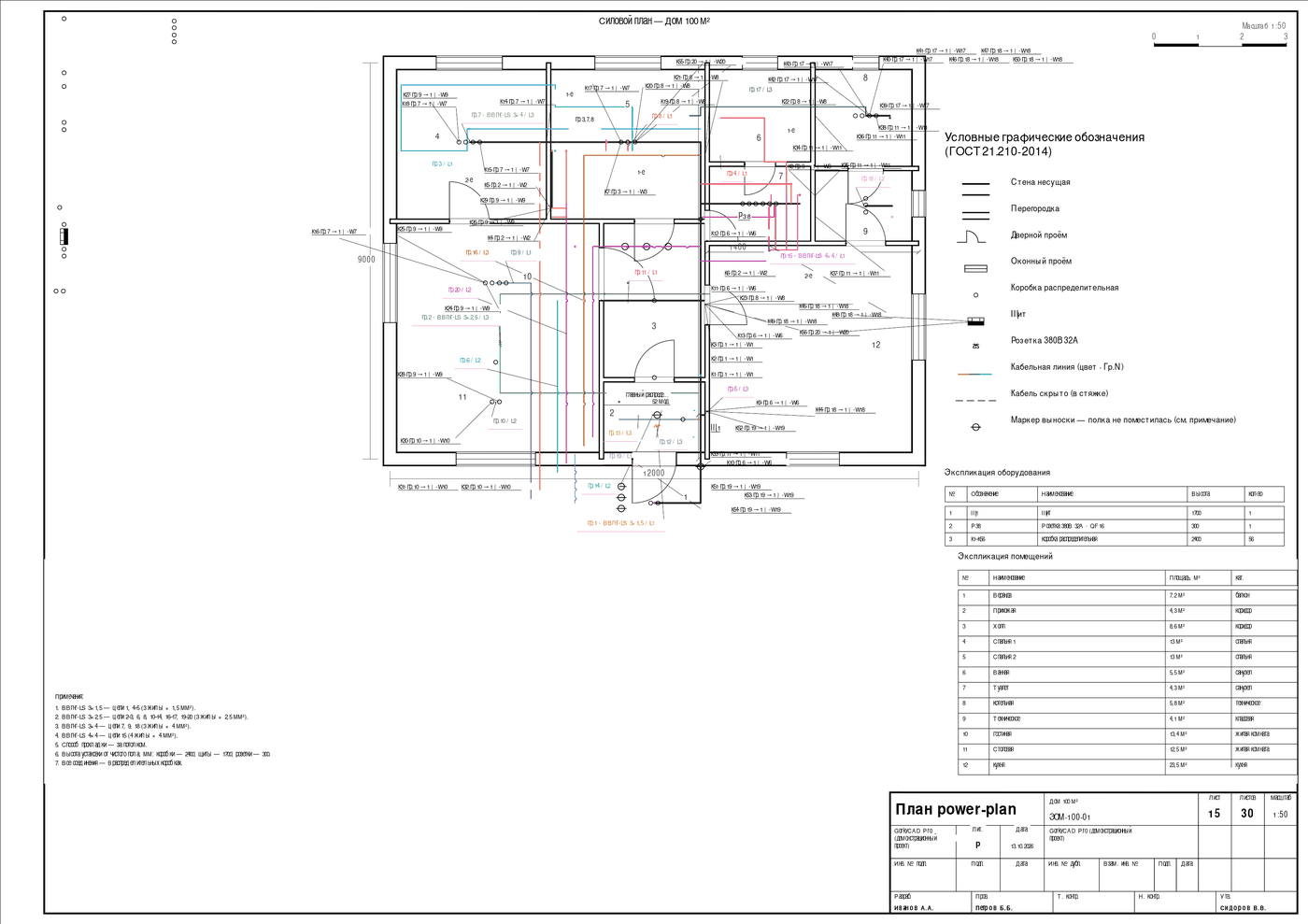

Makaleye sözle inanmayın — ücretsiz demo projesi „Ev 100 m²”'i tarayıcıda açın: 20 devre (QF01–QF20) ve 349,0 m kablo zaten hesaplanmış. Demo güzergâhsız yüklenir — onları tek bir „Devrelere göre” tıklamasıyla inşa edin ve PDF sayfalarını açın. Daha fazla tasarım rehberi GorkyCAD blogunda.
Sıkça sorulan sorular
Elektrik mühendisleri hangi CAD yazılımını kullanır?
Elektrik mühendisleri ağır endüstriyel işler için genellikle AutoCAD Electrical veya EPLAN gibi genel amaçlı bir elektrik CAD'i, bina projeleri için ise uzmanlaşmış bir elektrik tasarım yazılımı kullanır. GorkyCAD ikinci gruptadır: planı, tek hat şemasını, kablo listesini ve keşfi çizer ve hesaplamaları kendi içinde, tarayıcıda çalıştırır.
GorkyCAD ne yapar?
GorkyCAD çizen, hesaplayan ve dokümantasyon çıkaran bir elektrik CAD yazılımıdır. Planı, tek hat şemasını, kablo listesini ve keşfi üretir; kısa devre akımını, gerilim düşümünü, akım taşıma kapasitesini ve aydınlatmayı hesaplar, ardından IEC 60364 / BS 7671 / NEC / IS 732 veya GOST'a uygun bir PDF doküman seti export eder.
GorkyCAD IEC 60364, BS 7671, NEC ve IS 732 ile çalışır mı?
Evet. GorkyCAD tek bir çekirdekte beş elektrik profili sunar — GOST, IEC 60364, BS 7671, NEC (NFPA 70) ve IS 732 — her biri kendi frekansı, kesit serisi, akım kapasitesi tabloları, faz renkleri ve fark koruma kurallarıyla. Profil değiştirmek hesaplamaları, devre renklerini, sayfaları ve sembolleri tutarlı şekilde yeniden inşa eder.
Kısa devre akımı ve gerilim düşümü nasıl hesaplanır?
Kısa devre akımı, iletken ısınması 160 °C'ye ve temas dirençlerine kadar faz-toprak döngüsünü kullanır; gerilim düşümü 70 °C çalışma sıcaklığında ΔU = k·I·L·(R·cosφ + X·sinφ) formülünü kullanır. Tek bir fonksiyon ekrana, PDF'e ve pano listesine hizmet eder, böylece her doküman aynı sayıyı gösterir.
GorkyCAD bir kabloyu nasıl boyutlandırır?
Önce akım taşıma kapasitesine göre (In ≤ Iz, düzeltme katsayılarıyla düşürülmüş), sonra gerilim düşümüne, standart kablo serisine karşı. Düzeltme katsayıları tablolardan gelir — tablonun dışında motor bir sayı uydurmak yerine „doğrulanmadı” döndürür. Alüminyum kendi tablolarını kullanır, „bakır × 0,78” değil.
Mac ve Linux üzerinde çalışır mı?
Evet — GorkyCAD tamamen tarayıcıda çalışır, dolayısıyla Mac, Linux ve Windows üzerinde kurulum gerektirmeden çalışır. Web tabanlı bir elektrik CAD yazılımıdır: ücretsiz demoyu açın, kısa devre ve gerilim düşümünü hesaplayın ve yerelde bir şey kurmadan PDF sayfaları export edin.
Ücretsiz bir sürüm var mı?
Tarayıcıda ücretsiz „Ev 100 m²” demo projesini deneyebilirsiniz — kayıt yok. Zaten hesaplanmış (20 devre, 349,0 m kablo); güzergâhlar tek bir „Devrelere göre” tıklamasıyla inşa edilir ve PDF sayfaları üretilir. Gerçek bir projede hesaplamaları kontrol etmenin doğrudan bir yolu.
